電弧光保護裝置

主要特點

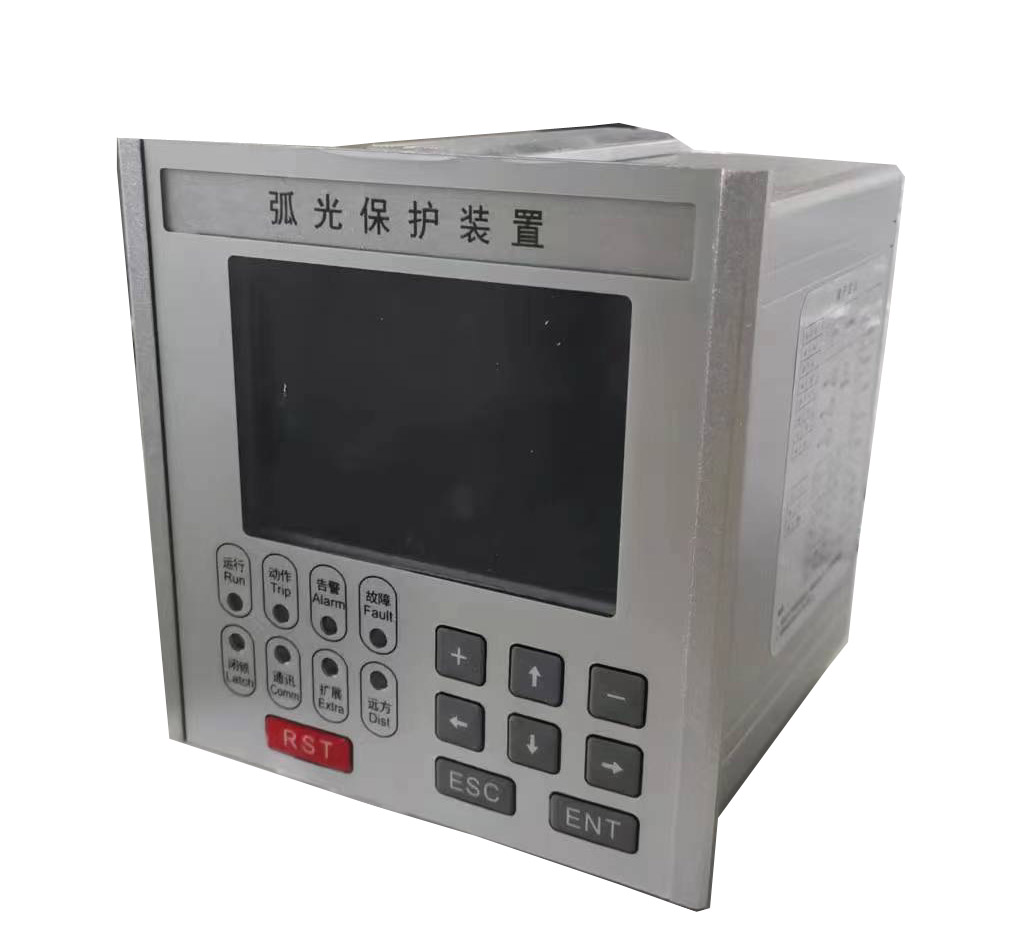

電弧光保護裝置主要由主控單元（含弧光采集單元）和弧光傳感器組成，為了適應現場的應用需求，分為了母線型弧光保護系統和饋線型弧光保護系統。

主控單元是弧光保護系統的核心。它檢測分析故障信號、接收分析采集單元的弧光故障信號，并對兩種信號進行綜合分析判斷。

弧光擴展采集單元與主控單元配合使用，是弧光保護系統的重要組成部分，主要用于采集故障弧光，并將判斷后的結果通過高速總線傳遞給主控單元。

弧光傳感器中的探頭安裝在柜內各間隔中，可實現由簡單到復雜、有選擇性的保護。弧光探頭作為光感應元件，在發生弧光故障時檢測突然增加的光強。主流應用分為光纖式弧光傳感器和電纜式弧光傳感器兩種。

適用場合

在中、低壓母線短路故障中，重點設備和人員傷害主要由電弧光引起，然而我國的大多數中低壓母線沒有設置快速母線保護，而只是采用了簡單的消弧裝置和變壓器后備保護。電弧光保護裝置提供此保護。

運行環境

允許偏差

三相電壓   同步變化不大于±20%失真度<5%，

波形     正弦波

頻率     50Hz±5%

環境溫度   -20℃~+50℃

相對濕度   20℃時，不超過90%

海拔高度   ≤4000m

環境     無導電粉塵，可承受的最大污染度：2級

產品型號及說明

AX①HGD②-6000③

說明：

[1]企業代碼

[2]產品系列

[3]6000(主控單元)6300(弧光擴展采集單元)
